Tablet350
Система управления процессами гибки на базе программного обеспечения в изящном формате

Система управления процессами гибки на базе программного обеспечения в изящном формате
Система управления на базе ПК для 3-роликовых гибочных станков была разработана компанией PBT и впервые предоставила возможность управлять процессом гибки с помощью программного обеспечения в 1995 году.
Tablet350 основана на бескомпромиссной системе управления PC400 и содержит ее важнейшие функции в изящном формате: можно создавать и корректировать программы гибки при помощи планшета, не имея специальных знаний в области программирования.
Элементы управления, обозначенные символами, облегчают ежедневную работу, а графическое изображение запрограммированной заготовки позволяет визуальный контроль программируемых данных. Обмен данными с гибочным станком осуществляется посредством WLAN.

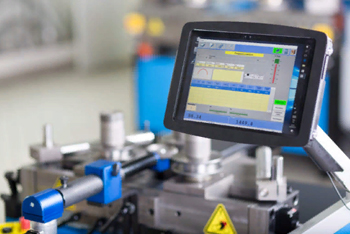

Планшет можно установить на станок при помощи кронштейна, входящего в комплект поставки, и настроить для оптимальной работы. Если требуется больше свободы движения, беспроводная передача данных позволяет свободно перемещаться в помещении с планшетом Tablet350.




Обзор систем управления PBT

  Ручное Tablet Teach-In Tablet350 PC400
Управление/ аппаратное обеспечение Мобильное устройство ручного управления Мобильное устройство ручного управления планшет/ шарнирный кронштейн/ свободное перемещение Мобильное устройство ручного управления планшет/ шарнирный кронштейн/ свободное перемещение Передвижной пульт управления /15-дюймовый мультисенсорный дисплей /промышленный ПК
Рекомендуемое применение Небольшое количество вариантов форм изгиба Небольшое количество вариантов форм изгиба, но высокая производительность Большое количество вариантов форм изгиба Большое количество вариантов форм изгиба, с автоматизацией
Затраты времени на определение геометрии изгиба Относительно высокие Относительно высокие Низкие Низкие
Серийное производство После наладки вручную Автоматизация, после Teach-In Автоматизация, управление с помощью ПО Автоматизация, управление с помощью ПО и возможность интегрирования в автоматическую производственную линию
Программирование/ сохранение/ редактирование радиусов и расчет программ Вручную via Teach-In / via Tablet На основе программного обеспечения, количество и длина не ограничены На основе программного обеспечения, количество и длина не ограничены
Визуальный контроль программы - - В графическом виде В графическом виде
Радиусов на каждую гнутую деталь 1 1 Любое количество Любое количество
Скорость подачи Форсированный/ замедленный ход Форсированный/ замедленный ход Форсированный/ замедленный ход Плавная регулировка Плавная регулировка
Окончательная гибка - - Возможна для 1 сегмента Возможна для всех сегментов
Раскатка - - - Возможна
Корректировка перехода - - - Возможна
Документирование программы - - - В виде PDF-приложения
Ассистенты программы - - Спираль Спираль, эллипс, дуга с плоскими концами, S-образная дуга, специальные формы, перекрытие бассейнов, гибка влево/вправо
Управление дополнительными опциями - - - Открытая архитектура для установки расширений по желанию заказчика, например оси Z с ЧПУ, насадка для 3D-гибки или система подачи оправки, автоматическое измерение радиуса
Дистанционная диагностика при помощи PBT - - - Через интернет соединение
Обновление программного обеспечения - При помощи USB-накопителя При помощи USB-накопителя При помощи USB-накопителя/ через Интернет-соединение
Резервное копирование данных - Через USB-порт Через USB-порт Через USB-порт/ через сеть
Подключение Проводное WLAN WLAN Проводное
Операционная система - Windows Windows Windows
Интеграция в сеть - - - Возможна
Безопасность Аварийный останов, толчковый режим Аварийный останов, толчковый режим, кнопка подтверждения Аварийный останов, толчковый режим, кнопка подтверждения
Аварийный останов, толчковый режим, кнопка подтверждения
Опция: подключение для лазерного сканера системы безопасной эксплуатации
Оси Ось X с регулировкой 1/100 мм. Опция: ось Y с точностью деления шкалы 1/10 мм Ось X с регулировкой 1/100 мм.Ось Y с управлением 1/10 мм Ось X с регулировкой 1/100 мм.Ось Y с управлением 1/10 мм
Ось X с регулировкой 1/100 мм
Ось Y с управлением 1/10 мм
Опция: ось X с гидравлическим сервоприводом (PBT25, PBT35)
Опция: ось Y с серворегуляторами (PBT35)
Опция: управляемые оси Z слева/справа
