Tablet Tech-in
Для несложных процессов гибки, управляемых программным обеспечением.

Автоматизированное производство мелких и крупных серий

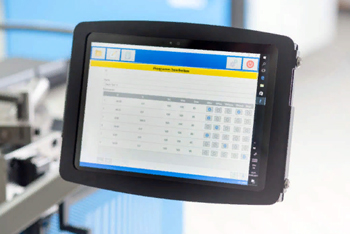

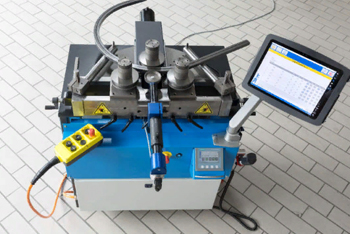

Система Tablet Teach-In способна автоматизировать мелко- и крупносерийное производство. Программирование выполняется в режиме обучения: оператор с помощью сенсорных кнопок задает необходимые параметры, после чего может запускать эту программу любое количество раз.
Каталог программ позволяет вызывать и редактировать сохраненные данные. Система управления Tablet Teach-In показывает оператору текущее положение подающего валка по оси X с точностью считывания 0,01 мм и положение по оси Y, означающее длину детали. Скорость подающего валка и скорость прокатки оператор при необходимости может менять с замедленного хода на форсированный.
Возможно обновление до Tablet350.
Обзор характеристик Tablet Teach-In
-Рекомендуется для изготовления различных гнутых форм, имеющих незначительные отличия;
-Более низкая стоимость приобретения, чем у Tablet350;
-Сравнительно трудоемкий процесс изготовления гнутой детали с разными радиусами изгиба;
-Создание программы гибки вручную.



Обзор систем управления PBT

  Ручное Tablet Teach-In Tablet350 PC400
Управление/ аппаратное обеспечение Мобильное устройство ручного управления Мобильное устройство ручного управления планшет/ шарнирный кронштейн/ свободное перемещение Мобильное устройство ручного управления планшет/ шарнирный кронштейн/ свободное перемещение Передвижной пульт управления /15-дюймовый мультисенсорный дисплей /промышленный ПК
Рекомендуемое применение Небольшое количество вариантов форм изгиба Небольшое количество вариантов форм изгиба, но высокая производительность Большое количество вариантов форм изгиба Большое количество вариантов форм изгиба, с автоматизацией
Затраты времени на определение геометрии изгиба Относительно высокие Относительно высокие Низкие Низкие
Серийное производство После наладки вручную Автоматизация, после Teach-In Автоматизация, управление с помощью ПО Автоматизация, управление с помощью ПО и возможность интегрирования в автоматическую производственную линию
Программирование/ сохранение/ редактирование радиусов и расчет программ Вручную via Teach-In / via Tablet На основе программного обеспечения, количество и длина не ограничены На основе программного обеспечения, количество и длина не ограничены
Визуальный контроль программы - - В графическом виде В графическом виде
Радиусов на каждую гнутую деталь 1 1 Любое количество Любое количество
Скорость подачи Форсированный/ замедленный ход Форсированный/ замедленный ход Форсированный/ замедленный ход Плавная регулировка Плавная регулировка
Окончательная гибка - - Возможна для 1 сегмента Возможна для всех сегментов
Раскатка - - - Возможна
Корректировка перехода - - - Возможна
Документирование программы - - - В виде PDF-приложения
Ассистенты программы - - Спираль Спираль, эллипс, дуга с плоскими концами, S-образная дуга, специальные формы, перекрытие бассейнов, гибка влево/вправо
Управление дополнительными опциями - - - Открытая архитектура для установки расширений по желанию заказчика, например оси Z с ЧПУ, насадка для 3D-гибки или система подачи оправки, автоматическое измерение радиуса
Дистанционная диагностика при помощи PBT - - - Через интернет соединение
Обновление программного обеспечения - При помощи USB-накопителя При помощи USB-накопителя При помощи USB-накопителя/ через Интернет-соединение
Резервное копирование данных - Через USB-порт Через USB-порт Через USB-порт/ через сеть
Подключение Проводное WLAN WLAN Проводное
Операционная система - Windows Windows Windows
Интеграция в сеть - - - Возможна
Безопасность Аварийный останов, толчковый режим Аварийный останов, толчковый режим, кнопка подтверждения Аварийный останов, толчковый режим, кнопка подтверждения
Аварийный останов, толчковый режим, кнопка подтверждения
Опция: подключение для лазерного сканера системы безопасной эксплуатации
Оси Ось X с регулировкой 1/100 мм. Опция: ось Y с точностью деления шкалы 1/10 мм Ось X с регулировкой 1/100 мм.Ось Y с управлением 1/10 мм Ось X с регулировкой 1/100 мм.Ось Y с управлением 1/10 мм
Ось X с регулировкой 1/100 мм
Ось Y с управлением 1/10 мм
Опция: ось X с гидравлическим сервоприводом (PBT25, PBT35)
Опция: ось Y с серворегуляторами (PBT35)
Опция: управляемые оси Z слева/справа
