Pучное управление
Компактная система управления профилегибочными станками.

Точность и надежность

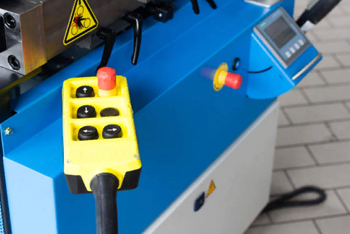

Управление профилегибочным станком вручную, без внешних систем, осуществляется посредством пульта Siemens, установленного непосредственно на станок. На дисплее пульта управления оператор может контролировать текущее положение подающего валка по оси X с точностью считывания 0,01 мм. Скорость подающего валка и скорость прокатки при необходимости можно менять с замедленного на форсированный ход.
Низкозатратное серийное производство
В качестве дополнительной функции пульта управления Siemens существует возможность устанавливать по своему усмотрению передний стопор по оси X. Это позволяет реализовать повторяющийся радиус изгиба при серийном производстве.

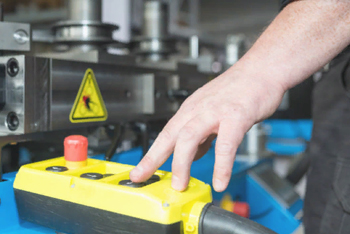

Все оси управляются кнопками кратковременного включения.


В любое время возможно обновление до Tablet Teach-In или Tablet350



Обзор систем управления PBT

  Ручное Tablet Teach-In Tablet350 PC400
Управление/ аппаратное обеспечение Мобильное устройство ручного управления Мобильное устройство ручного управления планшет/ шарнирный кронштейн/ свободное перемещение Мобильное устройство ручного управления планшет/ шарнирный кронштейн/ свободное перемещение Передвижной пульт управления /15-дюймовый мультисенсорный дисплей /промышленный ПК
Рекомендуемое применение Небольшое количество вариантов форм изгиба Небольшое количество вариантов форм изгиба, но высокая производительность Большое количество вариантов форм изгиба Большое количество вариантов форм изгиба, с автоматизацией
Затраты времени на определение геометрии изгиба Относительно высокие Относительно высокие Низкие Низкие
Серийное производство После наладки вручную Автоматизация, после Teach-In Автоматизация, управление с помощью ПО Автоматизация, управление с помощью ПО и возможность интегрирования в автоматическую производственную линию
Программирование/ сохранение/ редактирование радиусов и расчет программ Вручную via Teach-In / via Tablet На основе программного обеспечения, количество и длина не ограничены На основе программного обеспечения, количество и длина не ограничены
Визуальный контроль программы - - В графическом виде В графическом виде
Радиусов на каждую гнутую деталь 1 1 Любое количество Любое количество
Скорость подачи Форсированный/ замедленный ход Форсированный/ замедленный ход Форсированный/ замедленный ход Плавная регулировка Плавная регулировка
Окончательная гибка - - Возможна для 1 сегмента Возможна для всех сегментов
Раскатка - - - Возможна
Корректировка перехода - - - Возможна
Документирование программы - - - В виде PDF-приложения
Ассистенты программы - - Спираль Спираль, эллипс, дуга с плоскими концами, S-образная дуга, специальные формы, перекрытие бассейнов, гибка влево/вправо
Управление дополнительными опциями - - - Открытая архитектура для установки расширений по желанию заказчика, например оси Z с ЧПУ, насадка для 3D-гибки или система подачи оправки, автоматическое измерение радиуса
Дистанционная диагностика при помощи PBT - - - Через интернет соединение
Обновление программного обеспечения - При помощи USB-накопителя При помощи USB-накопителя При помощи USB-накопителя/ через Интернет-соединение
Резервное копирование данных - Через USB-порт Через USB-порт Через USB-порт/ через сеть
Подключение Проводное WLAN WLAN Проводное
Операционная система - Windows Windows Windows
Интеграция в сеть - - - Возможна
Безопасность Аварийный останов, толчковый режим Аварийный останов, толчковый режим, кнопка подтверждения Аварийный останов, толчковый режим, кнопка подтверждения
Аварийный останов, толчковый режим, кнопка подтверждения
Опция: подключение для лазерного сканера системы безопасной эксплуатации
Оси Ось X с регулировкой 1/100 мм. Опция: ось Y с точностью деления шкалы 1/10 мм Ось X с регулировкой 1/100 мм.Ось Y с управлением 1/10 мм Ось X с регулировкой 1/100 мм.Ось Y с управлением 1/10 мм
Ось X с регулировкой 1/100 мм
Ось Y с управлением 1/10 мм
Опция: ось X с гидравлическим сервоприводом (PBT25, PBT35)
Опция: ось Y с серворегуляторами (PBT35)
Опция: управляемые оси Z слева/справа
