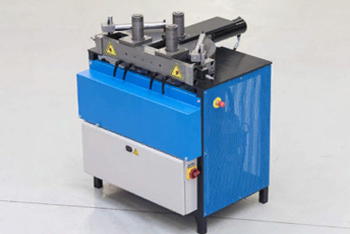

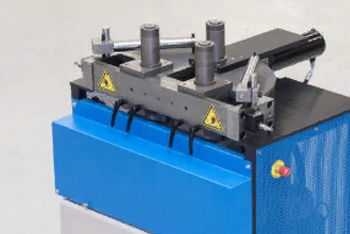

Arkus12 |
Bendo |
PBT25 |
PBT35 |
Helix |
|
Ось X
(отвечает за радиус изгиба)
|
|
|
|
|
|
|
Усилие по оси X |
12 т |
20 т |
27 т |
35 т |
65 т |
|
Точность позиционирования по оси X
(Управляется сервоприводом)
|
0,01 мм |
0,01 мм |
0,01 мм |
0,01 мм |
0,01 мм |
|
Привод оси X |
Гидравлич. |
Гидравлич. |
Гидравлич. |
Гидравлич. |
Гидравлич. |
|
Ход (регулируемый) оси X |
200 мм |
260 мм |
265 мм |
390 мм |
445 мм |
|
Количество гидравлической жидкости |
7 литров |
18 литров |
17 литров |
110 литров |
200 литров |
|
Ось Y
(отвечает за измерение длины сегментов)
|
|
|
|
|
|
|
Каждый из трех валков приводится в движение отдельно! |
Да |
Да |
Да |
Да |
Да |
|
Возможность плавной регулировки скорости валков |
1 – 30 об/мин с PC400, иначе форсиров./ замедлен. ход |
1 – 24 об/мин с PC400,иначе форсиров./ замедлен. ход |
1 – 22 об/мин с PC400, иначе форсиров./ замедлен. ход |
1 – 16 об/мин с PC400, иначе форсиров./ замедлен. ход |
1 – 8 об/мин |
|
Макс. крутящий момент каждого ролика |
500 Нм |
1200 Нм |
1600 Нм |
3000 Нм |
9000 Нм |
|
Привод валков |
Электродвиг., чистые и бесшумные |
Электродвиг., чистые и бесшумные |
Электродвиг., чистые и бесшумные |
Гидравлич. двигатели |
Гидравлич. двигатели |
|
Высота валков |
110 мм (опция 220 мм) |
200 мм |
300 мм |
300 мм (опция 400 мм) |
500 мм |
|
Диаметр крепления инструмента Ø |
40 мм |
65 мм (опция 105 мм) |
105 мм (на оси X сплошной материал, из одной заготовки) |
105 мм (сплошной материал, из одной заготовки) |
130 мм (сплошной материал, из одной заготовки) |
|
Ось Z
(для выравнивания или гибки в третьей плоскости)
|
|
|
|
|
|
|
Стандартное ручное исполнение |
Серийная комплектация |
Серийная комплектация |
Серийная комплектация |
Серийная комплектация |
- |
|
Вращающееся исполнение с возможностью отсчета по шкале до 0,1 мм |
Опция |
Опция |
Опция |
Опция |
- |
|
Исполнение с управлением на ПК, точность позиционирования 0,01 мм |
Опция |
Опция |
Опция |
Опция |
Серийная комплектация |
|
Особенности: |
|
|
|
|
|
|
Возможна активация вручную или с помощью ПК |
Вручную / Tablet Teach-In / TABLET350 / PC400 |
Вручную / Tablet Teach-In / TABLET350 / PC400 |
Вручную / Tablet Teach-In / TABLET350 / PC400 |
Вручную / Tablet Teach-In / TABLET350 / PC400 |
PC400 |
|
Плавно регулируемое расстояние до переднего валка, что позволяет выполнять минимальные радиусы изгиба 256 (Опция 80) |
256 (Опция 80) – 518 мм |
280–860 мм |
200–1000 мм |
360–1100 мм |
630–1330 мм |
|
Направление изгиба |
По направлению от оператора — безопасность! |
По направлению от оператора — безопасность! |
По направлению от оператора — безопасность! |
По направлению от оператора — безопасность! |
По направлению от оператора — безопасность! |
|
Автоматическая система «старт/стоп» при установке гидросистемы с PC400 |
Отключает гидросистему после 15 минут бездействия |
Отключает гидросистему после 15 минут бездействия |
Отключает гидросистему после 15 минут бездействия |
Отключает гидросистему после 15 минут бездействия |
Отключает гидросистему после 15 минут бездействия |
|
Позиционирование станка |
Перемещение при помощи гидравлической тележки |
Перемещение при помощи гидравлической тележки |
Перемещение при помощи гидравлической тележки |
Подъемный кран/погрузчик |
Подъемный кран |
|
Опоры валка |
Опция |
Серийная комплектация |
Серийная комплектация |
Серийная комплектация |
Серийная комплектация |
|
Инструктаж/ввод в эксплуатацию: |
1 день бесплатно на нашем предприятии |
1 день бесплатно на нашем предприятии |
1 день бесплатно на нашем предприятии |
1 день бесплатно на нашем предприятии |
1 день бесплатно на нашем предприятии |
|
Общие технические характеристики: |
|
|
|
|
|
|
Подключение |
400 V, 16 A |
400 V, 16 A |
400 V, 32 A |
400 V, 32 A |
400 V, 63 A |
|
кВт |
2 кВт |
6 кВт |
7 кВт |
12 кВт |
22 кВт |
|
Длина/ширина/высота |
905 мм / 950 мм / 1.125 мм |
1.340 мм / 1.330 мм / 1.350 мм |
1.680 мм / 1.250 мм / 1.390 мм |
2.050 мм / 1.600 мм / 1.480 мм |
2415 мм / 2163 мм / 1590 мм |
|
Масса |
540 кг |
1050 кг |
1150 кг |
2500 кг |
5500 кг |
